6R4528大型雷蒙磨

6R4528大型雷蒙磨

雷蒙磨又称悬辊磨,是一种“环-辊”碾磨结合气流筛选、气力输送形式的制粉设备。雷蒙磨属于圆盘不动型盘磨机。 雷蒙磨是一种通用性较强的制粉设备,就要有干法连续制粉,粒度分布集中、细度连续可调、结构紧凑等特点。雷蒙磨成品粒度按不同要求可在0.125-0.044mm( 相当于120-325目)范围内调节。

40mm40mm

0.044-0.125mm0.044-0.125mm

适用物料:雷蒙磨又称悬辊磨,是一种“环-辊”碾磨结合气流筛选、气力输送形式的制粉设备。雷蒙磨属于圆盘不动型盘磨机。 雷蒙磨是一种通用性较强的制粉设备,就要有干法连续制粉,粒度分布集中、细度连续可调、结构紧凑等特点。雷蒙磨成品粒度按不同要求可在0.125-0.044mm( 相当于120-325目)范围内调节。

24小时咨询热线:0371-85099518

免费获取报价

6R4528大型雷蒙磨介绍

  雷蒙磨又称雷蒙机、雷蒙磨粉机,是替代球磨机加工矿石粉末的一种新型环保磨粉设备。该磨粉机适用于石灰石、花岗岩、钾长石、石英石、大理石、石灰石、陶瓷、鹏润土、煤等莫氏硬度不大于9.5级,湿度在10%以下的非易燃易爆的矿业、冶金、建材、化工等行业几百种物料的研磨加工,磨出成品的粒度在60-400目范围内可以任意调节。

  该产品机采用国外同类产品的先进结构,并在大型雷蒙磨的基础上更新改进设计而成。该设备比球磨机效率高,电耗低,占地面积小,一次性投资小。磨辊在离心力的作用紧紧地碾压在磨环上,因此当磨辊、磨环磨损到一定厚度时不影响成品的产量与细度。磨辊、磨环更换周期长,从而剔除了离心粉碎机易损件更换周期短的弊病。该机的风选气流是在风机--磨壳--旋风分离器--风机内循环流动作业的,所以比高速离心粉碎机粉尘少,操作车间清洁、环境无污染。

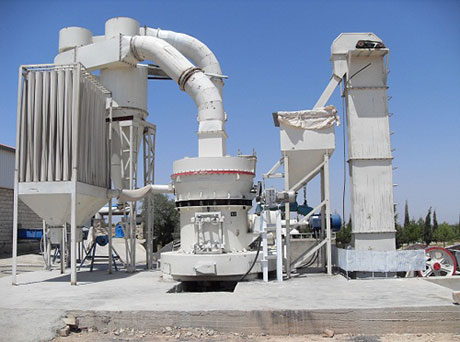

图片展示


优势特点

  1、研磨面积大:磨辊和磨环的高度从160mm增加到220mm。

  2、铲料量大:采用大铲刀,最大程度的把物料送进磨辊和磨环中间。

  3、分级精度高:采用超大型分级涡轮,通过率高,处理风量大。且分级叶轮端面与出粉口端面形成宫式密封,系统不容易形成短路粉,分级精度高,成品粒度在80~625目内任意调整。

  4、旋风收集器:采用新弄高效旋风收集器,收集效率高达85%以上,比单旋风提高了10%收集效率。

  5、风机改进:采用高压风机,风量和风压增大,大大的提高了气力输送能力。

  6、余风采用布袋收集,无粉尘污染。

  7、产量高、能耗低:产量在原4R3216磨粉机产量的基础上提高40%以上。


工作原理

  该机结构(附安装联接示意图)主要由主机、分析器、成品旋风分离器、微粉旋风分离器及风管组成。其中,主机由机架、进风蜗壳、铲刀、磨辊、磨环、罩壳及电机组成。工作时,将需要粉碎的物料从主机罩壳侧面的进料斗加入机内,依靠悬挂在主机梅花架上的磨辊装置,绕着垂直轴线公转,同时本身自转,由于旋转时离尽力的作用,磨辊向外摆动,紧压于磨环,使铲刀铲起的物料送到磨辊与磨环之间,因磨辊的滚转面达到粉碎物料的目的。

  风选过程:物料研磨后,风机将风吹入主机壳内,吹起粉末,经置于研磨室上方的分析器进行分选,细度过粗的物料又落入研磨室重磨,细度合乎规格的随风流入大旋风收集器,收集后经出粉管排除,即成为成品。风流由大旋风器上端的回风管回入风机,风路是循环的,并且在负压状态下求动,循环风路的,并且在负压状态下流动,循环风路的风量增加部分经风机与主机中间的废气管进入小旋风收集器,气流夹带微粉经过收集后,多余气流再进入布袋除尘器,被净化后排入大气。


技术参数

型号

4R3216

4R3220

5R4119

5R4121

6R4528

最大进料mm

30

30

35

35

40

成品粒度mm

0.044-0.125

0.044-0.125

0.044-0.125

0.044-0.125

0.044-0.125

班产量t

4-40

4-45

6-66

8-80

10-140

主轴转速r/min

130

130

103

103

82

磨环内径mm

1073

1093

1300

1600

1850

磨辊直径mm

320

320

410

410

440

磨辊高度mm

160

200

190

210

270

主机电机kw

Y225S-4-37

Y225S-4-45

Y280S-4-75

Y280S-4-75

Y280S-4-132

风机电机kw

Y200L-4-37

Y200L-4-37

Y250M-4-75

Y250M-4-75

Y250M-4-132

分析电机kw

YCT200-4A-5.5

YCT200-4A-5.5

YCT200-4B-7.5

YCT200-4B-7.5

YCT200-4B-11

外型尺寸mm

8000*7800*9000

8000*7000*9800

9000*7250*9700

9200*7250*9700

12550*5700*8355

总重量Kg

15000

16500

28000

30000

56000
